UQZ-2系列浮球液位計

馬上咨詢

詳情

產品用途

UQZ-2系列浮球液位計是用于直接指示各種敞開或承壓容器內液位高度的指示式儀表。

儀表與工業設備上常用的玻璃管壁有粘滯作用的油污類液體介質或者有毒有害的介質的直接指示。

儀表具有不怕振動持優點，故可以安裝在流動性的容器上，如槽車和液化氣槽車。

該儀表不適用于對黃銅、鋁、不銹鋼等材質有較強腐蝕作用的介質。

產品結構和原理

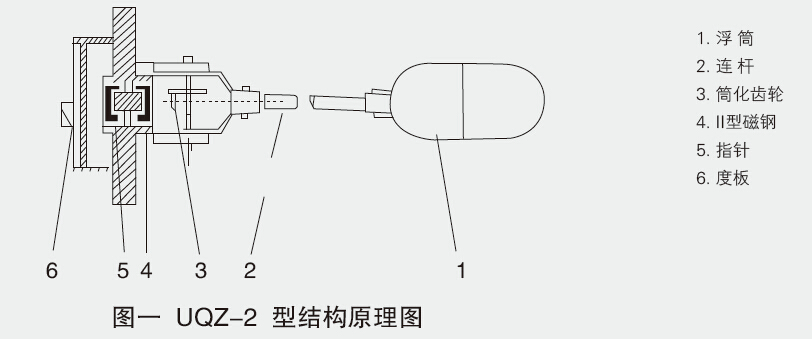

液位計結構原理見圖一
?

當容器內被測液位時，浮球1隨之，通過連桿2帶動一對簡化齒輪3動作，從而使與齒輪同軸的一塊π型磁鋼5作相應的轉動，

與5同軸的指針5便在度板7上指示一定的液位值。

主要技術數據

精度等級：2.5級

被測介質溫度：＜120℃

環境溫度：-40~+50℃

安裝形式：側置式法蘭連接

儀表的各項指標均符合一九八一年二月原國家勞動總局頒發的《液化石油氣汽車糟安全管理規定》中液面計的有關要求。

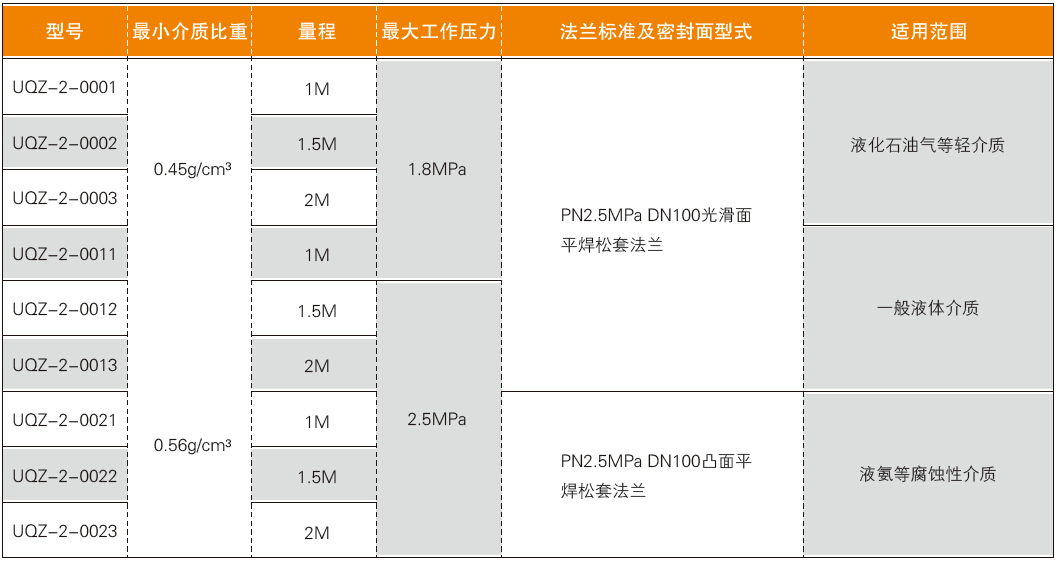

型號、規格及適用范圍

安裝使用須知

用戶應自配管道法半B（JB83-59，平焊法蘭），亦可直接用具有相應密封面的凸緣代替圖三中的接管式連接。

槽車在使用時，可在圖板上方的弧形環內分段涂上規定的顏色標記，醒目地表示容器內不同的充裝區域。如V＞10%內涂黑色，表示起始區，10%≤V≤80%內涂綠色，表示安全區，80%＜V＜85%內涂黃色，表示禁界區，85%≤V涂紅色，表示危險區。

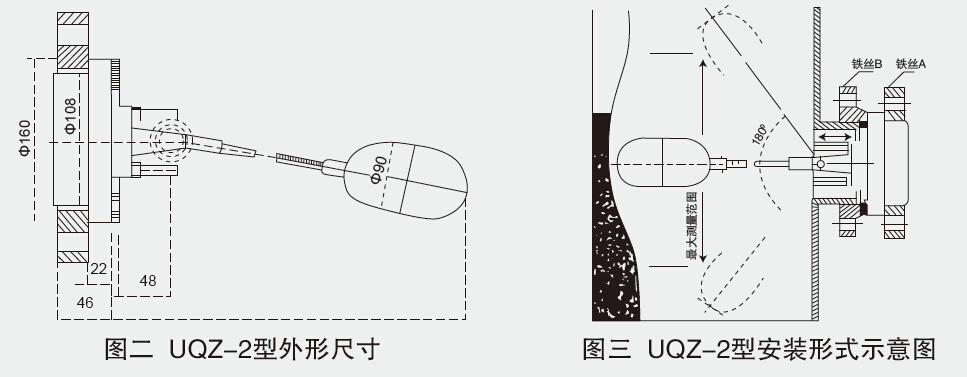

液位計安裝位置一般應選擇在量程之半，還應保證在連接桿擺角范圍內高有妨礙擺動機構運動的支架或構件。被測介質不應含有鐵磁性雜質。
