用途：
? ? ? GSJ系列管路視鏡，是用于石化、醫藥等工業部門中，直接觀察管路中流體工作狀態的裝置。
制造標準及材質：
| 型號 | 通用圖號 | 公稱壓力 （MPa） | 材質 | 材質代號 | 型號 | 通用圖號 | 公稱壓力 （MPa） | 材質 | 材質代號 |
| ? GSJ-1 | HGS07-126-127 | 0.25 0.6 | 碳鋼 | ? I | ? GSJ-3 | HGS07-126-127 | 0.25 0.6 | ? 碳鋼 | ? I |
| ? GSJ-2 | ? HGS07-101 -102 HGS07-103 -104 | ? 0.25 0.6 0.25 0.6 | 碳鋼 不銹鋼 （鉻鎳鈦） | I II | GSJ-4 | ? HGS07-115-116 -117-118 HGS07-119-120 -121-122 | 0.25 0.6 0.25 0.6 | ? 碳鋼 不銹鋼 （鉻鎳鈦） | ? I I V |
| HGS07-103a -104a HGS07-107 | 0.25 0.6 0.25 | 不銹鋼 （鉻鎳鉬鈦） 鋁 | II III | HGS07-123-124 HGS07-125 | 0.25 0.1 | 硬聚氯乙烯 耐酸酚醛塑料 | ? VI | ||
| ?HGS07-109 | 0.25 | 硬聚氯乙烯 | ? V | ? GSJ-5 | ? HGS07-108 | 0.6 | 鑄鐵 | ? IV | |
| HGS07-119 | 0.1 | 耐酸酚醛塑料 | VI | ? | HGS07-128 | 0.6 | 碳鋼 | ? | |
| HGS07-111 -112 HGS07-113 -114 | 0.25 0.6 0.25 0.6 | 鋼制襯鉛 鋼制襯膠 | VII VIII | GSJ-6 | HGS07-129 | ?0.6 | （絲扣連接） （法蘭連接） | ? I |
主要技術參數：
| 型號 | 結構形式 | 介質溫度℃ | 工作壓力（MPa） | 公稱直徑mm | 材質表示方法 |
| SGJ-1 | 玻璃管式 | ? ≤200 | ? 0.25~2.5 | ? 15~200 | I碳鋼 II不銹鋼 III鋁 IV鑄鐵 V聚氯乙烯 VI襯里 |
| SGJ-2 | 直通式 | ||||
| SGJ-3 | 直通異徑式 | ||||
| SGJ-4 | 三通式 | ||||
| SGJ-5 | 鑄鐵直通式 | ||||
| SGJ-6 | 擺板式 |
結構及外形尺寸：
?
| PN=0.25MPa | |||||||
| ? 型號標記 | ? 公稱直徑DN | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||
| H | L | 直徑 | 厚度 | ||||

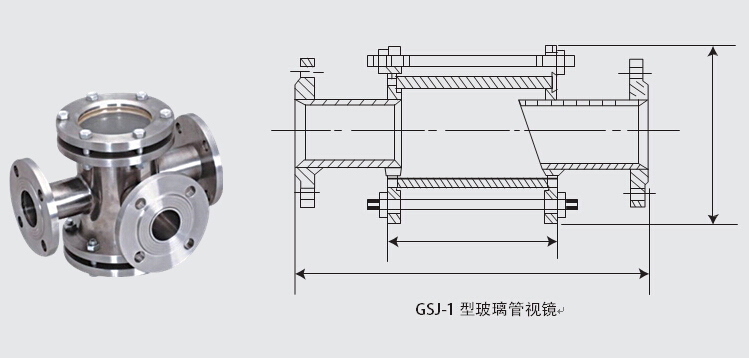

| GSJ-1-20-0.25 | 20 | 360 | 140 | 62 | 6 | 7.8 | HGS07-126-01-1~8 |
| GSJ-1-30-0.25 | 30 | 360 | 170 | 90 | 7 | 10.6 | HGS07-126-02-1~8 |
| GSJ-1-40-0.25 | 40 | 360 | 170 | 90 | 7 | 11.7 | HGS07-126-03-1~8 |
| GSJ-1-50-0.25 | 50 | 360 | 170 | 90 | 7 | 12.4 | HGS07-126-04-1~8 |
| GSJ-1-60-0.25 | 60 | 360 | 195 | 116 | 8 | 17.2 | HGS07-126-05-1~8 |
| GSJ-1-70-0.25 | 70 | 360 | 230 | 144 | 9 | 21.3 | HGS07-126-06-1~8 |
| GSJ-1-80-0.25 | 80 | 360 | 230 | 144 | 9 | 24.2 | HGS07-126-07-1~8 |
| PN=0.25MPa | |||||||
| ? 型號標記 | ? 公稱直徑DN | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||
| H | L | 直徑 | 厚度 | ||||

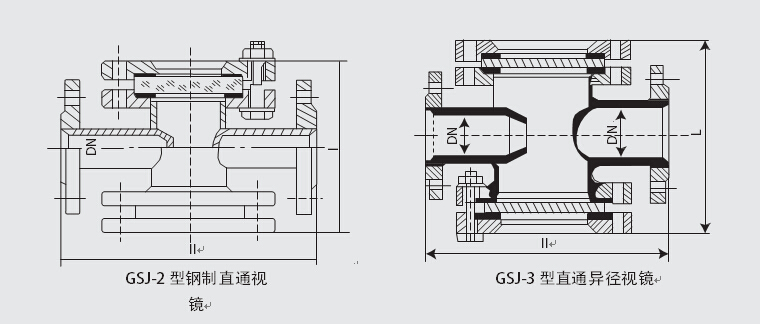

| GSJ-2-15-0.25 | 15 | 200 | 181 | 65 | 10 | 7.0 | HGS07-101-01-1~7 |
| GSJ-2-20-0.25 | 20 | 200 | 181 | 65 | 10 | 7.6 | HGS07-101-02-1~7 |
| GSJ-2-25-0.25 | 25 | 200 | 181 | 65 | 10 | 8.0 | HGS07-101-03-1~7 |
| GSJ-2-32-0.25 | 32 | 260 | 226 | 95 | 15 | 16.4 | HGS07-101-04-1~7 |
| GSJ-2-40-0.25 | 40 | 260 | 226 | 95 | 15 | 17.0 | HGS07-101-05-1~7 |
| GSJ-2-50-0.25 | 50 | 320 | 226 | 140 | 20 | 25 | HGS07-101-06-1~7 |
| GSJ-2-65-0.25 | 65 | 320 | 226 | 140 | 20 | 27.4 | HGS07-101-07-1~7 |
| GSJ-2-80-0.25 | 80 | 360 | 300 | 165 | 20 | 34.4 | HGS07-101-08-1~7 |
| GSJ-2-100-0.25 | 100 | 360 | 300 | 165 | 20 | 36.5 | HGS07-101-09-1~7 |
| GSJ-2-125-0.25 | 125 | 440 | 356 | 165 | 20 | 43 | HGS07-101-10-1~7 |
| GSJ-2-130-0.25 | 150 | 440 | 356 | 165 | 20 | 46 | HGS07-101-11-1~7 |
| PN=0.25MPa | |||||||
| ? 型號標記 | ? 公稱直徑DN | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||
| H | L | 直徑 | 厚度 | ||||
| GSJ-3-25-0.25 | 25 | 260 | 226 | 95 | 15 | 14.3 | HGS07-105-01-1~7 |
| GSJ-3-40-0.25 | 40 | 320 | 266 | 140 | 20 | 22.9 | HGS07-105-02-1~7 |
| GSJ-3-50-0.25 | 50 | 3200 | 266 | 140 | 20 | 24.5 | HGS07-105-03-1~7 |
| GSJ-3-65-0.25 | 65 | 360 | 300 | 165 | 0 | 31.3 | HGS07-105-04-1~7 |
| GSJ-3-80-0.25 | 80 | 360 | 300 | 165 | 20 | 32.8 | HGS07-105-05-1~7 |
| PN=0.6MPa | ||||||
| ? 型號標記 | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||
| H | L | 直徑 | 厚度 | |||
| GSJ-1-20-0.6 | 360 | 165 | 93 | 10 | 8.7 | HGS07-127-01-1~8 |
| GSJ-1-30-0.6 | 360 | 175 | 98 | 10 | 10 | HGS07-127-02-1~8 |
| GSJ-1-20-0.6 | 360 | 178 | 106 | 12 | 11.4 | HGS07-127-03-1~8 |
| GSJ-1-20-0.6 | 360 | 190 | 118 | 12 | 13.3 | HGS07-127-04-1~8 |
| GSJ-1-20-0.6 | 360 | 195 | 1232 | 15 | 18 | HGS07-127-05-1~8 |
| GSJ-1-20-0.6 | 360 | 220 | 129 | 15 | 21.9 | HGS07-127-06-1~8 |
| GSJ-1-20-0.6 | 360 | 235 | 155 | 15 | 25.2 | HGS07-127-07-1~8 |
| GSJ-1-20-0.6 | 200 | 189 | 65 | 10 | 8.7 | HGS07-102-01-1~7 |
| GSJ-1-20-0.6 | 200 | 189 | 65 | 10 | 9.5 | HGS07-102-02-1~7 |
| GSJ-1-20-0.6 | 200 | 189 | 65 | 10 | 10 | HGS07-102-03-1~7 |
| GSJ-1-20-0.6 | 260 | 234 | 95 | 15 | 12.5 | HGS07-102-04-1~7 |
| GSJ-1-20-0.6 | 260 | 234 | 95 | 15 | 12.5 | HGS07-102-05-1~7 |
| GSJ-1-20-0.6 | 320 | 278 | 140 | 20 | 31 | HGS07-102-06-1~7 |
| GSJ-1-20-0.6 | 320 | 283 | 140 | 20 | 39.2 | HGS07-102-07-1~7 |
| GSJ-1-20-0.6 | 360 | 308 | 165 | 20 | 39 | HGS07-102-08-1~7 |
| GSJ-1-20-0.6 | 360 | 308 | 165 | 20 | 41.3 | HGS07-102-09-1~7 |
| GSJ-1-20-0.6 | 440 | 350 | 165 | 20 | 48 | HGS07-102-10-1~7 |
| GSJ-1-20-0.6 | 440 | 350 | 165 | 20 | 40 | HGS07-102-11-1~7 |
| GSJ-1-20-0.6 | 480 | 424 | 16 | 20 | 71 | HGS07-102-12-1~7 |
| GSJ-1-20-0.6 | 260 | 234 | 95 | 15 | 16.8 | HGS07-106-01-1~7 |
| GSJ-1-20-0.6 | 320 | 278 | 140 | 20 | 28.6 | HGS07-106-02-1~7 |
| GSJ-1-20-0.6 | 320 | 278 | 140 | 20 | 29.8 | HGS07-106-03-1~7 |
| GSJ-1-20-0.6 | 360 | 308 | 165 | 20 | 36.5 | HGS07-106-04-1~7 |
| GSJ-1-20-0.6 | 360 | 308 | 165 | 20 | 36.5 | HGS07-106-05-1~7 |
| PN=0.6MPa | |||||||||
| ? 型號標記 | 公稱直徑 | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||||
| I | II | III | H | L | 直徑 | 厚度 | |||

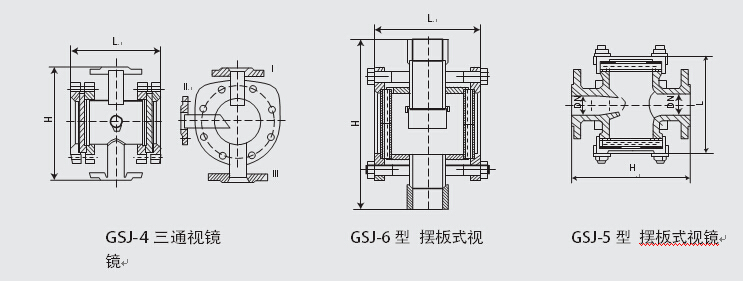

| GSJ-4-1-0.6 GSJ-4-2-0.6 GSJ-4-3-0.6 GSJ-4-4-0.6 GSJ-4-5-0.6 | 25 25 25 40 40 | 40 50 65 80 100 | 40 50 65 80 100 | 260 320 320 360 360 | 234 278 278 308 308 | 95 140 140 165 165 | 15 20 20 20 20 | 17 28 30 36 38 | HGS07-117-01-1~6 HGS07-117-02-1~6 HGS07-117-03-1~6 HGS07-117-04-1~6 HGS07-117-05-1~6 |
| PN=0.6MPa | |||||||||
| ? 型號標記 | 公稱直徑 | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||||
| I | II | III | H | L | 直徑 | 厚度 | |||
| GSJ-4-6-0.6 GSJ-4-7-0.6 GSJ-4-8-0.6 GSJ-4-9-0.6 | 25 40 50 50 | 40 50 65 80 | 50 65 80 100 | 320 320 360 360 | 278 278 308 308 | 140 140 165 165 | 20 20 20 20 | 27 29 37.5 38 | HGS07-118-01-1~6 HGS07-118-02-1~6 HGS07-118-03-1~6 HGS07-118-04-1~6 |
?
?
| L | 181 | 266 | 266 | 300 | 320 | 356 |
| ? H | ? 200 | ? 260 | ? 320 | ? 360 | ? 380 | ? 440 |
| ? DN | ? 25 | ? 40 | ? 50 | ? 80 | 100 | 150 |
| PN=0.6MPa | |||||||
| ? 型號標記 | ? 公稱直徑 | 外形尺寸 | 玻璃板 | ? 重量 | ? 通用圖號 | ||
| H | L | 直徑 | 厚度 | ||||
| GSJ-5-25-0.6 | 25 | 200 | 197 | 65 | 10 | 8.8 | HGS07-108-01-1~3 |
| GSJ-5-32-0.6 | 32 | 260 | 242 | 95 | 15 | 13 | HGS07-108-02-1~3 |
| GSJ-5-40-0.6 | 40 | 260 | 242 | 95 | 15 | 14.2 | HGS07-108-03-1~3 |
| GSJ-5-50-0.6 | 50 | 320 | 286 | 140 | 20 | 23.2 | HGS07-108-04-1~3 |
| GSJ-5-70-0.6 | 70 | 320 | 286 | 140 | 20 | 31.4 | HGS07-108-05-1~3 |
| GSJ-5-80-0.6 | 80 | 360 | 316 | 165 | 20 | 38 | HGS07-108-06-1~3 |
| GSJ-5-100-0.6 | 100 | 360 | 316 | 165 | 20 | 39 | HGS07-108-07-1~3 |
| GSJ-5-125-0.6 | 125 | 440 | 364 | 165 | 20 | 66 | HGS07-108-08-1~3 |
?
1.絲扣連接浮球旋轉式視鏡
?
| L | 110 | 110 | 120 | 120 | 120 |
| H | 75 | 75 | 80 | 85 | 90 |
| DN | 20 | 25 | 32 | 40 | 50 |
2.法蘭連接浮球旋轉式視鏡
?
| L | 340 | 340 | 340 | 340 | 340 |
| H | 260 | 267 | 277 | 290 | 302 |
| DN | 65 | 80 | 100 | 125 | 150 |
