概述
? ? ? 高精度盤示液位計是一種測量及控制地罐液位的測量儀表，測量范圍0~3m或0~6m，它適用于石油、化工、食品、醫藥、電力等行業的液位測量，高精度、價格低。

特點
? ? ? 測量精度高，數值準確，結構簡潔，具有獨創風格，根除了引起儀表誤差增大的兩個環節（盤簧和磁摩擦滯后）醒目、直觀、價格低，可以替代一切手工檢尺的應用場合。既能現場觀察，又能遠傳標準信號，便于微機聯網或限位報警、控制聯鎖系統。

安裝維護方便，使用壽命周期長。

結構與原理
? ? ? 由顯示表盤、磁浮球、測量桿（管）、法蘭盤組成。

? ? ? 高精度盤示液位計運用了鐘表的工作原理，現以測量液位用的浮球與測量元件旋轉在測量管上，測量管內有一組跟蹤磁鋼耦合，在隨液位上下移動時鋼絲繩帶動鼓輪正、逆方向旋轉，鼓輪驅動指針轉動，指針?biāo)傅目潭染褪侨萜鲀?nèi)液位的高度，指針分為大小兩種，運用鐘表原理（如6m刻度盤，大針轉一圈為0.3m，小針轉一圈為6m）按2個指針?biāo)肝恢镁涂尚谐鲇嫈?shù)，即液位高度，如果需要遠傳時，配置電位器、轉換器即可，鼓輪驅動指針轉動的同時，帶動電位器旋轉，因此產生了電阻變化，再經過轉換器，轉換電路進行R/V，V/I轉換后輸出與液位相對應的4-20mA DC標準信號，可供給微機聯網或液位數顯表，進行遠控操作。

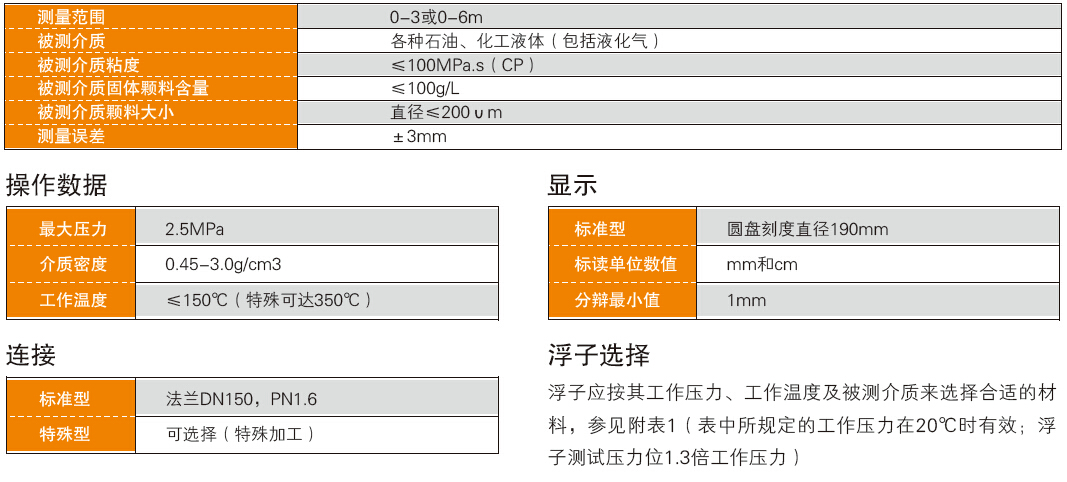

主要技術參數
?
