特點

? ? ? 高精度魯棒設計的TORRIX液位變送器用于連續測量儲罐內液態介質的液位。使用的測量方法充分利用磁致伸縮的物理效應，并不受溫度影響。特別適合應用于需要高精度液位測量的地方，如化工業。

? ? ? 該液位變送器通過4-20mA-測量信號供電。可用于不同尺寸的儲罐，長度200至6000mm均可。有法蘭連接或螺紋連接兩種型號。后者可隨意控制探桿插入儲罐長度。

? ? ? 帶防爆許可的液位變送器可以安裝在必須使用1類（0 區）或 1/2類（0 / 1區）電氣設備的爆炸危險區域。

?

結構和工作原理

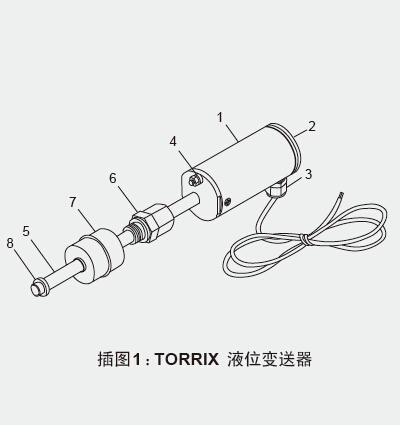

TORRIX液位變送器的結構以圖1中的螺紋連接規格為例說明。在變送器表頭

（1）內是由表頭蓋

（2）保護的連接和調整區域。電氣連接由一個 M16x1.5電氣螺紋接口

（3）或表頭上部的 M12插塞式連接和表頭下部的接地端口

（4）實現。（參見“安裝”章節和“校準”章節）在探桿

（5）上有一個螺紋接口

（6）（卡套式或軸封式管接頭），用于進行高度可調的安裝（控制探桿插入儲罐長度）；或有一個法蘭（未示出），用于進行固定式安裝。浮子

（7）用于連續測量產品液位或分離層，并由一個防護環

（8）保持其套在探桿上。TORRIX B（旁路型）供貨時不含過程接口和浮子。

?

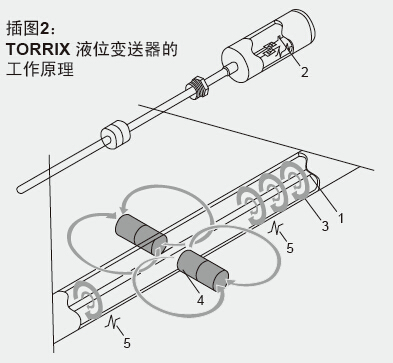

插圖2所示的測量方法利用磁致伸縮的物理效應，并且不受溫度影響。在探棒內部有一根拉緊的磁致伸縮線（1）。

傳感器屬絲發送電流脈沖（2），

從而產生一個環形磁場（3）。

液位浮子內有一組磁鐵（4）

它本身的磁場使磁致伸縮線沿軸向磁化。通過這兩個磁場的疊加，在浮子位置產生一個扭轉脈沖（5），

并沿磁致伸縮線向兩端傳送。一端直接傳至探桿頭，另一端傳向探桿底端并反射回來。通過測量發送電流脈沖至波到達探桿頭的時間，從而確定浮子位置。

?

?

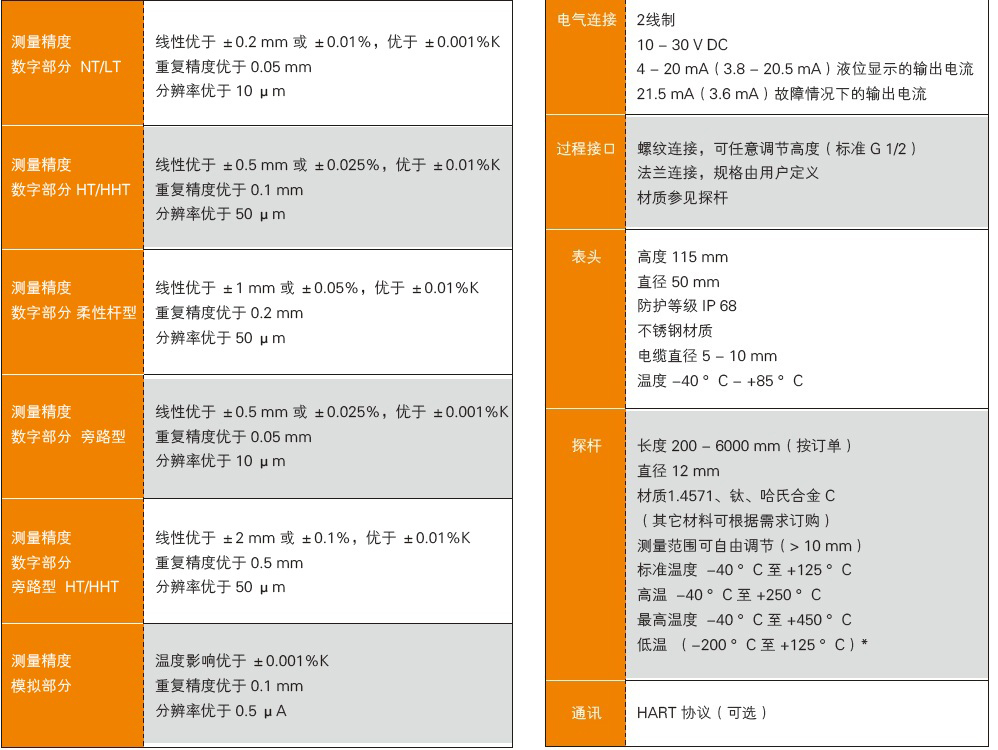

技術數據

傳感器

?

* 必須給出準確的溫度范圍

?

浮子

注：只能對完好無損的浮子提供抗壓強度的保證。即使最小的和看不見的凹坑（例如當浮子從工作臺落到石板地面時產生的），也可以使抗壓強度明顯下降。
