USC型射頻電容式物位變送器

詳情

概述

? ? ? USC型射頻電容式物位變送器是利用電容量的變化來測量電容介質物位的測量儀表。它可以直接輸出4~20mA電流信號，采用兩線制的方式接通電源和輸出標準信號。其主要用于容器中導電或非導電液體或固體的物位測量，并可直接與本公司配套光柱數顯儀表或微機相連。

特點

應用廣泛。能可靠的測量幾乎所存在的過程介質的物位，而不受傳感器上溫度、濕度的變化的影響，體現了獨特電路設計的優點；

可針對導體和非導體容器分別采用不同結構形成的電極，來實現測量物位高低變化的目的，體現了結構設計的特點；

高可靠性、通用性，沒有易損的可動部件，因而使用壽命長；

采用二線制DC4-20mA標準電流輸出信號和本安型設計；

電容量范圍可調，可適用于幾乎所有場合的不同介電常數的液體。顆粒狀或粘稠狀材料以及混合介質的測量；

采用頂裝式結構，安裝高度方便，勿須另設旁路管道。密封材料和各種閥門成本低，便于廣泛推廣普及。

主要技術指標

USC型射頻電容式物位變送器

測量范圍：0.3-20m范圍內任意選用

精度：±0.5%

工作壓力：1.6MPa或2.5MPa

工作溫度：-80~+230℃

環境溫度：-40~+65℃

相對濕度：＜85%

輸入電壓：額定電壓為DC24V（最低9V，最高28V）

輸出信號：二線制DC4~20mA

負載電阻：＜Rt=（Us-12V）/0.02A額定負載電阻為250Ω

測量介質：相對介電常數為1.5以上的所有液體和固體介質（參見常介質相對介電常數表）

電容量范圍：250PF/1Nf/5nF：可調

零點調節范圍（4mA）：0%~80%測量范圍

防護等級：IP65

量程調節范圍（20mA）：20%~100%測量范圍

連接接口：螺紋M20x1.5或DN20法蘭連接（設備接口部分用戶自備）

連接方式：分為一體式和式安裝

結構原理

? ? ? USC型射頻電容式物位變送器為射頻電容法測量百折不回，以被測介質浸沒探極的高度反映出電容量的變化；經電路轉換為與之對應的DC4-20mA標準信號輸出。

? ? ? 電路原理即由脈沖發生電路產生頻率穩定的射頻時鐘信號，輸入測量測模塊內的相移電路，它的輸入輸出與被測電容呈嚴格的線性關系，再經鑒相、放大后轉換為電流輸出信號。

安裝與高度

機械安裝

? ? ? 變送器和碳極間分為聯體式和分體式兩種結構方式，見圖1、圖2、圖3。選型時視現場的具體使用情況而定。被測介質溫度＞65℃并列腐蝕性氣體直接侵蝕變送器時?？蛇x用聯體式結構；當被測介質＞65℃且具有腐蝕性氣體溢出時，應選用分體方式，以保證變送器脫離熱源和氣體侵蝕，這樣能夠可靠工作。

? ? ? 如果物位計在臥式圓柱形罐或非導電材料制造的容器上安裝時，則必須將電極套在金屬管內安裝。對于彎曲的纜式電極應通過一個繩套或一個重物固定在容器的底部。電極應避開加料物流的方向以免使電極受到?jīng)_擊而損壞電極，同時也應采取必要的減震措施。

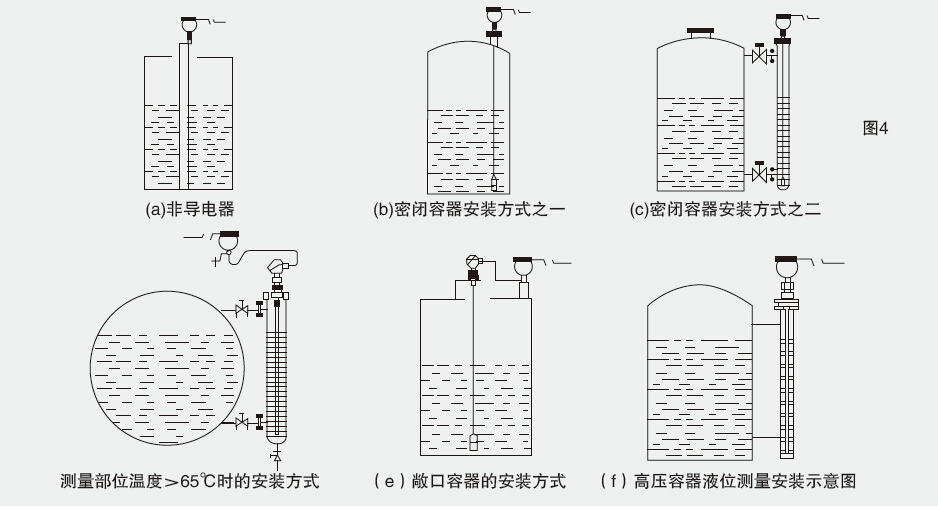

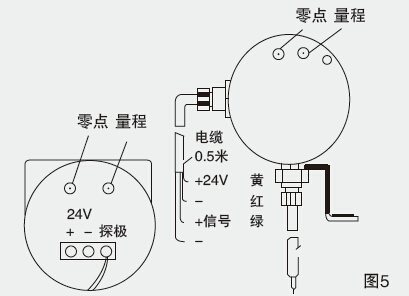

常見安裝方式見圖4，物位變送器與液體接觸部分由不銹鋼制造。
?
