概述

? ? ? UB系列R/I變送器與UR傳感器配套使用，能直接將磁浮子液位計測量的液位值轉換成標準的4-20mA DC信號輸出，遠傳給計算機，PLC、DCS或任何顯示、記錄儀表。

?

產品特點

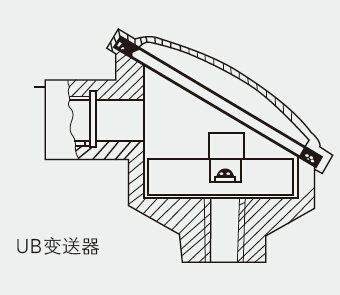

談判器設計成模塊形式，安裝在UR傳感器的接線盒內，使用方便。

24VDC二線制供電、設計簡便、恒流輸出，負載能力及抗干擾能力強。

具有開路低電流保護及電源反極性保護，使用安全可靠。

外形結構標準化，可安裝于統一設計的溫度傳感器接線盒內，密封性能好，可使用于防爆場合。

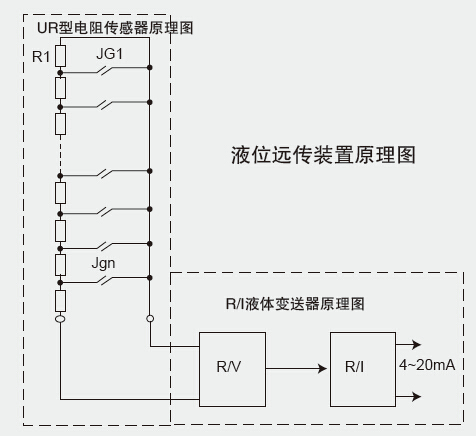

UR型電阻液位傳感器工作原理

? ? ? 當磁性浮子隨液位變化時，浮子上下移動，在某一位置時，浮子中的磁性體，使某一干簧管導通，而使傳感器有一個固定的電阻值，故傳感器的電阻值大小，可以表示被測液位的高低。

? ? ? 若用WT系列全功能數字顯示儀與UR型電阻液位傳感器配套，則顯示儀再將UR型電阻傳感器的電阻值大小轉換成相應的液位數字和光柱模擬顯示。

?

UB型R/I液位變送器工作原理

? ? ? UB型R/I液位變送器是在UR型電阻傳感器測量與實際液位對應的電阻值的基礎上，在經過模塊轉換電路進行R/V，V/I轉換后向顯示儀輸出與液位對應的4~20mA的標準信號，以便在0~3Km范圍內的遠距離傳輸，從而能克服輸入顯示儀的電阻值隨傳輸距離的增減而變化的缺陷。

?

技術參數

輸入電阻范圍：UV-A型：＜4KΩ二端變阻器輸入

輸出信號：4~20mAD.C

負載電阻：350Ω（24VDC時）

工作電源：18~30VDC（額定值為24VDC）

精度：1.0級

使用環境溫度：-10~70℃；相對濕度＜90%RH

功耗：＜0.5W

外形尺寸：￠44X18mm

?
