用途

? ? ? UHC-2.5-10G型管式雙色水位計是就地儀表，主要安裝在鍋爐汽包或各種液體的壓力容器上，直接觀測水位、液位。

是監視水位、液位。保障鍋爐和壓力容器安全運行的直讀儀表。

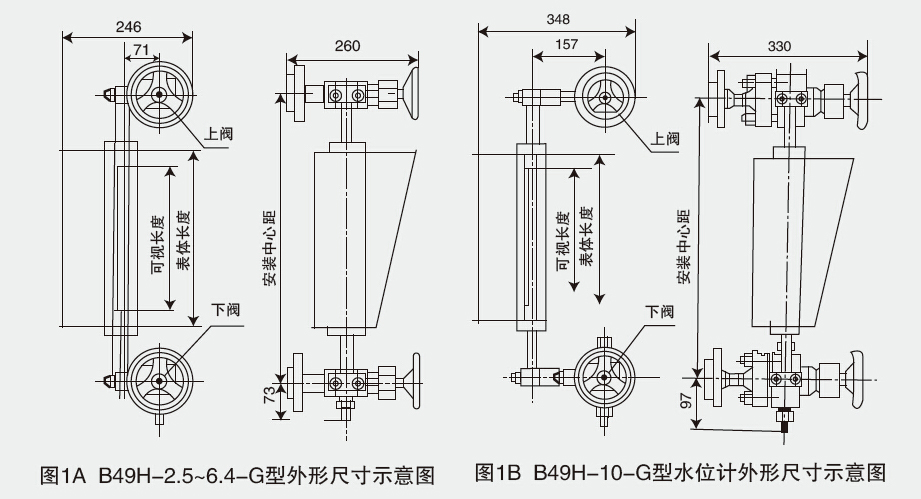

結構圖（見圖）

本水位計主要由表體、光源和閥門組成。

本水位計利用光學原理，獲得汽紅水綠的顯示效果。

水位計法蘭與鍋爐汽包或容器構成一個直通的回路。

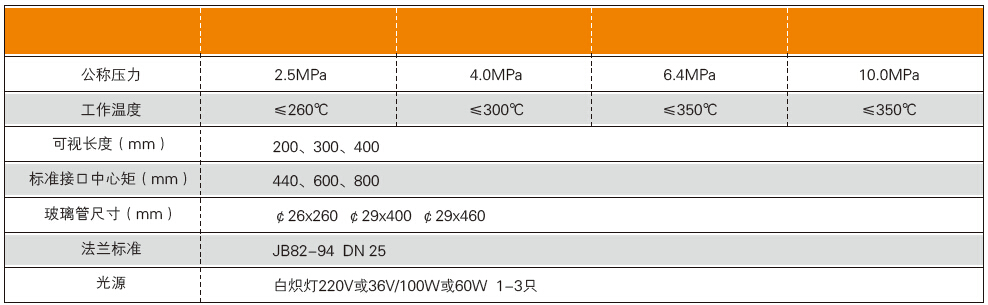

主要技術參數

接口形式：法蘭

制造標準：TB4268-86

監視方式：就地正前方目視或彩色工業、電視遠程監視。

?

?

安裝調試
? ? ? 核實鍋爐汽包或容器引出管的中心距是否與水位計的中心距一致。水位計的閥門法蘭規格與汽包或容器引出管上的法蘭的規格是否一致。如不一致，請交換或調整誤差。

? ? ? 水位計安裝前必須對鍋爐汽包或容器管道進行吹掃，防止雜質進入水位產生事故，造成嚴重后果。

? ? ? 水位計、水閥下面有一個￠15x2.5的排污接頭，可根據現場情況焊接閥門、排污。

? ? ? 打開光源罩，將白熾燈旋進光源罩內的燈罩上，接通電源。

? ? ? 水位計在出廠前已經調試完畢。汽顯示紅、水顯示綠、閥門處于完全關閉狀態。

? ? ? 檢查安裝連接無誤后，送電這時水位計應顯示全紅。

? ? ? 接水位計閥門微開1/5。即可進行調試，在調試中閥門不得完全打開，以免出現事故。調試完畢后，水位計正常運行時，閥門必須全開。這時水位計應顯示汽紅、水綠。

? ? ? 水位計在出廠時已調整好，一般不需拆卸表體和閥門等，如果不顯示應檢查光源。
