概述
? ? ? UQZ-D型頂裝式磁性浮球液位變送器是我廠UQK型浮球液位控制開關系列之后，帶遠傳裝置的新產品，也可稱為基地調節式，現場顯示可進行調節，輸出4~20mA標準電流信號，與WT系列數顯儀表配套使用，從而實現液位的自動檢測，控制和記錄的目的。
? ? ? 它廣泛應用于工業、民用建筑、水及污水處理等行業中的開口容器和有壓容器內的介質液位的測量。
?
?
特點
結構簡單、安全可靠
現場就地顯示、安裝維修方便
靈敏度高和穩定性強
不銹鋼結構，耐腐蝕防爆
二線制，輸出DC 4~20mA 0~4KΩ
工作原理

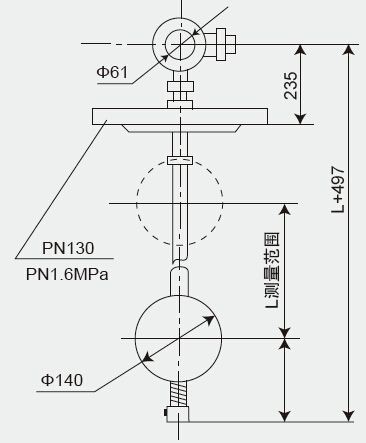

? ? ? 此變送器是由UR型電阻液位傳感器和UB型R/I液位變送器兩部分組成。通過浮球和液位的同步變化，從而使傳感器內電阻呈線性變化，再由轉換器將0~4k電阻變化轉換成電流放大至4~20mA直流電流信號的輸出，從而獲得理想的測量效果。外形尺寸（見圖）
?
?
?
使用方法
安裝時，請檢查磁性浮球和浮球穩定導管的外觀不應有彎曲，碰傷和裂紋等缺陷，磁性浮球能在穩定導管中自由無阻礙地滑動。
使用在防燭現場時，在調試過程中，必須斷開安全柵，將兩根導線直接連接，以防繞環。
儀表在接線過程中，根據磁性浮球上下運動，檢查回路是否正常后將接線盒堅固，保持完整無損。
?
訂貨要求
儀表的測量范圍、型號規格、法蘭標準、介質密度、工作壓力、工作溫度等均用戶提供數據，可由用戶任意造型。
如用戶需要特殊材質的儀表，請將此注明，并與我廠協商解決。
?

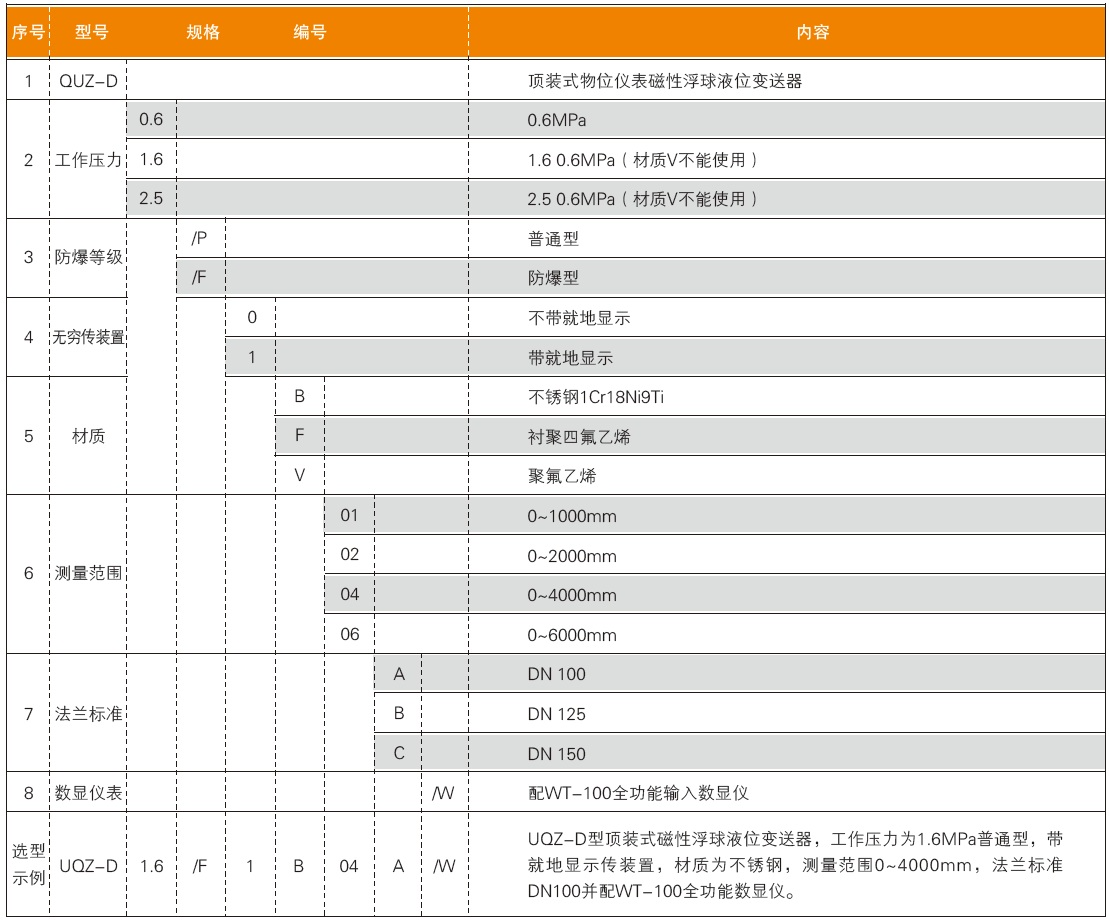

UQZ-D型頂裝式磁性浮球液位變送器選型要求
